Samsung GalaxyS7 カメラ搭載撮像素子は、自社製とソニー製と両方だった ~全画素PDAF、そしてソニーIMX260はCu-Cuボンディング積層!

Readノイズ1e-未満シリーズ(0.5e-未満シリーズ!?)も、あともう一つだけ書いておきたい件があるのですが、連続4回続けましたので流石に一旦間を開けて、
今回は最近では一番気になった撮像素子の件でいこうと思います。
(本当はCP+の内容も、来年以降振り返るために残しておきたいと思っていたり、またここ最近各社から発表されたカメラ群で、まだ取り上げていなくて興味あるものも多数あるのですが・・・)


 しばらく前の発表になりますが、

Samsung GalaxyS7 Edge にソニー製”IMX260”センサが採用され
 そのセンサが全画素PDAF(=位相差AF画素)で、かつ(私が知る限り)量産レベルでは世界初のチップ積層をTSVでは無くCu-Cuボンディングで行っていた


 そして

Samsung GalaxyS7 (Edge) は、サムスンの自社製センサを搭載しているものもあり
 以前のS6同様カメラ搭載センサはソニー製とサムスン製の2種が混在している

という件。
やはりこれが最近では個人的に一番のトピックでしょうか。


↑Samsung GalaxyS7 Edge 搭載 ソニー製IMX260センサ 顕微鏡写真
 写真は①のリンク先のチップワークスblogより

拍手[6回]

ちなみに、Samsung製センサの方は
S5K2L1 ISOCELL

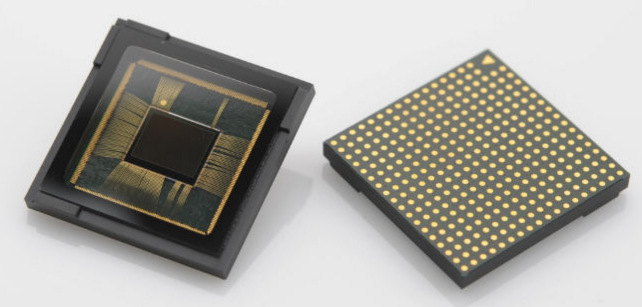

というネーミングの様で外観はこんな感じ↓の様です。


Samsungの公式発表より

 余談ですが、左の表面(?)の写真を見ると、イメージセンサに対してパッケージが異様に大きくて、センサからのワイヤも異様に長くて”なんじゃこりゃ?かっこワル!”と思う訳ですが、
右側のパッケージ裏側(?)の写真を見ると仕方ないのかと納得で、
パッケージがこのくらいの大きさでないと、センサに必要な端子数分のランドが確保出来ないのですね、きっと
じゃあパッケージ裏のハンダのランドの密度をもっと上げて面積小さくすればいいじゃないか?
と思われる方もいらっしゃるのではと思うのですが、恐らく現在の半田実装技術では安定して量産出来るのが、上の右写真くらいまでが限界ということなのではと予想します。

 また、余談その2ですが、Samsungは(少なくともGalaxyでは)、別のchipworksブログに拠ると、イメージセンサ以外のセンサやIC部品の類も複数社からの調達を徹底しているようです。

 そして、余談その3としては、上のソニーとサムスンのセンサ写真を見比べると、
サムスンの方はワイヤ引き出しパッド配置は変則の4辺配置、
ソニーの方は、長辺の上下2辺配置
 ということは、少なくとも二つのセンサのパッケージは共通のものでは無いということになろうかと思うのですが、(しかし同じスマホに搭載されるということで)
一体どこから共通部品となるのでしょうか?
もしかして、カメラモジュールも寸法とフレキ配線の種類と引き出し方向のみ両社で取り決めて、カメラモジュール自体もお互い異なる会社で組み立てたものをサムスンのスマホ製造工場に納めたりしているのでしょうか?


 双方の搭載センサ回りの簡単なスペックは
◆画素数:12.2M (4032×3024)
◆動画最高解像度:8.3M (3840x2160) = 4K
◆画素ピッチ:1.4um□
 ↑画素ピッチのソースはコチラ (ちなみに前機種S6の画素ピッチは1.12um)
◆カラーフィルタパタン:ベイヤ配列 (←つまりWhiteまたはClear画素は使っていない)
全画素位相差AF画素兼ねる


 また以下はソニーIMX260の方のみになりますが、
◆Die(≒チップ)サイズ:6.69 x 5.55mm ≒ 371mm^2
◆カメラモジュールサイズ:12.1 x 12.1 x 5.4mm

 上記までは全てリア(≒メイン)カメラ搭載素子についてですが、
ちなみに、チップワークスが解析した個体では少なくともフロント(≒サブ)カメラは、
◆Samsung製 S5K4E6XP
 という型番のサムスン自社製センサで、
◆画素ピッチ:1.34um□
◆画素数:5Mpix
◆カラーフィルタパタン:ベイヤ配列
 となっていた様です。

 以下からまたリアカメラの話に戻って、

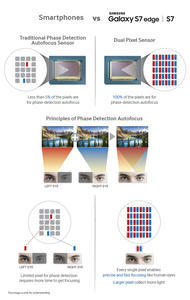

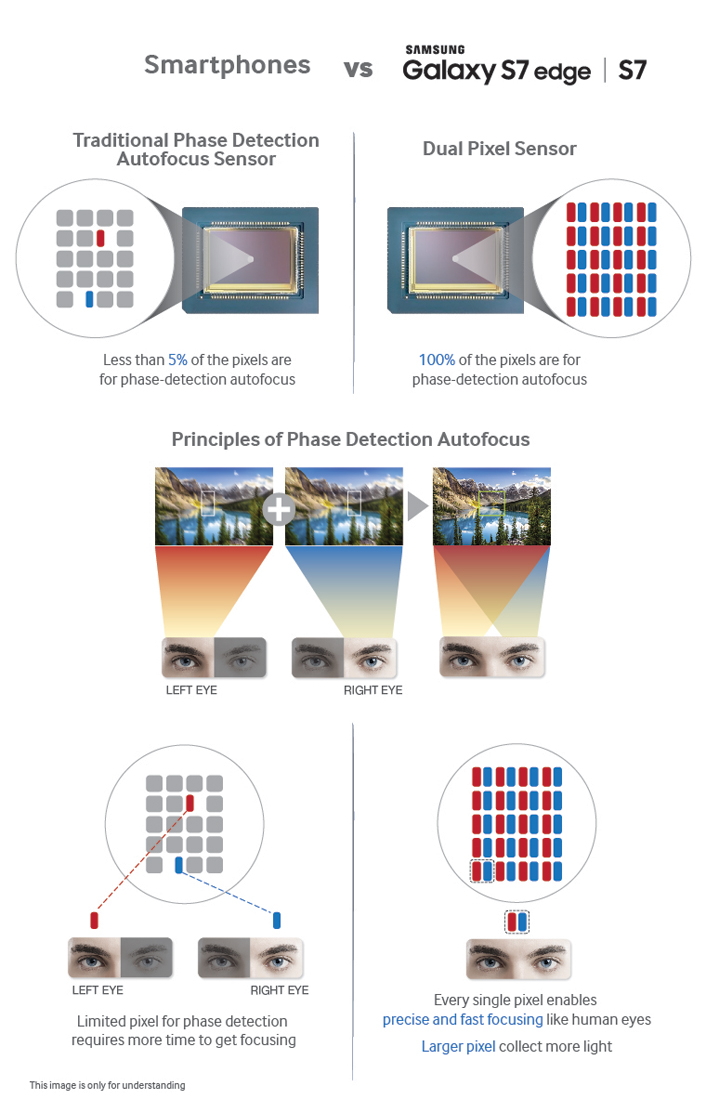

 ↑細かいところはともかく、この公式HPの写真を見る限り、像面位相差AFに関しては基本的にCanonのDualPixelCMOSAFと同じ(原理)と予想され、
そして、AF用に分割する画素も、”左右二つに分割”というところも同じ様です。
(↑原理的には左右二つに分割だと、横線の様なものにはAF出来ないはず。なので理屈上は4分割するのがAF的には理想ではないかと思います。まあ実際の写真撮影においては、左右2分割でAF的に問題にならないのかもしれませんが)


 そして本題では無いのですが、さりげなく
③Samsungのフラグシップスマホのカメラ画素数スペックが16Mから12Mへ減少し、
 恐らく史上初めてデジカメの世界で画素数の退行現象が起きた

ことも私の中ではトピックです。遂に画素数競争終焉の時を迎え始めたかという意味において。
(ソニーのα7sの様に派生機種やメーカー内のラインナップ展開として画素数の少ないカメラが後から発売される例はもちろん多数あったと思いますが、同一ラインナップのデジカメやスマホにおいては初ではないでしょうか?)

 スマホのトップブランドであるiPhoneは元々画素数控えめでありますし、もう一つのトップブランドであるサムスンのギャラクシーが、iPhoneと同じ1200万画素に降りてきた(?)ことによって、
少なくともスマホカメラ世界では今後1200万画素あたりがボリュームゾーンのスペックになる可能性は十分ありそうに思えます。
(↑もちろん差別化のために多画素化に突き進むメーカーやブランドはあると思いますし、それを否定はしませんが)。


④PDAF(Samsung的な呼称はシンプルに”Dual Pixel AF”)画素で、画素ピッチが1.4um□とかなり小さい件

 上記を何故トピックと個人的に感じているかと言いますと、
”狭画素ピッチな画素を二つに分離するのは難しいだろうな”
(≒通常の特性を劣化させずに分離するのは難しいだろうな)
(or AF性能が保てる様に分離するのはむずかしいだろうな)
 と感じるからです。

昔CanonのEOS 70D発売の折、特許を見ながら書いた
通り、
”PDAF画素とするには、なにがし1画素を二つに分けなければならないはずです。
Canonの場合は、古い特許の記述を信じれば、シリコン半導体内部でフォトダイオードの間をp型n型の接合によって分離していることになっています。
物理的にまたは機械的に分ける訳では無いにせよ、”二つに分離”する訳ですから、そのためにはある一定の分離幅(分離に要する幅)が必要になってくるはずです。

今回のソニーのIMX260や、SamsungのS5K2L1 ISOCELLセンサは、1.4um□の画素ピッチで、それを左右二つに分けるということは、ひとつのフォトダイオードの幅としては単純に0.7um以下しか取れないことになります。
現実的には隣接画素間には後で紹介するチップワークス写真にあるように、DTIと呼ばれる(隣接画素間の混色防止用と思われる)素子分離構造が存在するため、見た目ではそこで0.1um以上はフォトダイオードが削られています。
ですので、PDAF用に同一画素間の何らかの分離の存在も考慮すると、実際のフォトダイオード幅は0.5um前後の幅しかない可能性が高そうです。
その狭い領域に位相差AFするための光線を正しく導き、そして一旦電子に変換された信号は、相方のフォトダイオードと混ざったりするようなことにはならないポテンシャル構造を作らなければならない・・・
(↑混ざってしまっては、撮像画素信号としては問題無くとも、AF信号としては使えなくなってしまうため)

0.5umというと、ひと昔前の半導体プロセスのミニマムメタル配線幅という様なオーダー。そんな狭い領域で2~3umの深さのあるフォトダイオードを(DTIを使わずに!恐らく不純物の濃度プロファイルの調節で)分離するというのは、かなり難しいことなのではないでしょうか。
むしろここまでイメージセンサプロセスが発達している今となっては、PDAFフォトダイオード間もDTIで分離してしまった方が技術的には簡単に思えますが、
それを行っていないということは、DTI分離を行ってしまうと、ただでさえ小さな画素領域の不感帯領域(?)が増えて感度低下等の問題が発生してしまうのでしょうか。

また、上記③において、”画素数競争が止まった”的なことを書きましたが、穿った見方をすれば、
”本当は16M画素数のまま(≒画素ピッチ1.12um□のまま)Dual Pixel AF化したかったが、1.12um□の画素ピッチのフォトダイオードをAF性能を持たせながら二つに分割することが技術的に困難であったため、仕方なく画素数を減らして画素ピッチを大きくした(≒画素数を1200万画素に落とした)”
という風に捉えることも出来るかもしれません。
(”画素ピッチを1.4um□にして画素数も16Mを維持する”という選択肢もあり得ますが、恐らく有効画素領域が大きくなると、レンズの光学系の厚みが増し、GalaxyS7の筐体厚みの中に納まりきらなくなり、この選択肢は最初から無かったのではと予想します。←コストの問題も加えて不利になると思われますので尚のこと・・・)
 上記が真実の場合は、特にプロセス技術の進歩と共に、再びGalaxyのカメラ画素数が16M→20Mと増えていくトレンドに戻るかもしれませんねf(^^;)
まあそうだとしても、この一時期とはいえ、Samsungは
”画素数よりもAFスピード向上の方がエンドユーザーに訴求する”
と考えた結果なので、商品の競争軸が画素数以外の方に移ったと捉えれば、画素数競争が止まったと言っても語弊は無いかもしれません(^^)


 で、相変わらず最も言いたかったこと(≒最も興味を惹かれたポイント)を最後に持ってきてしまう悪い癖なのですが(^^;)、冒頭①の積層チップ同士の積層が恐らく量産レベルで世界初のCu-Cuダイレクトボンディングな件。

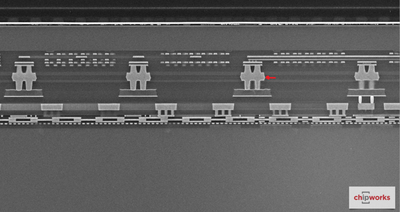

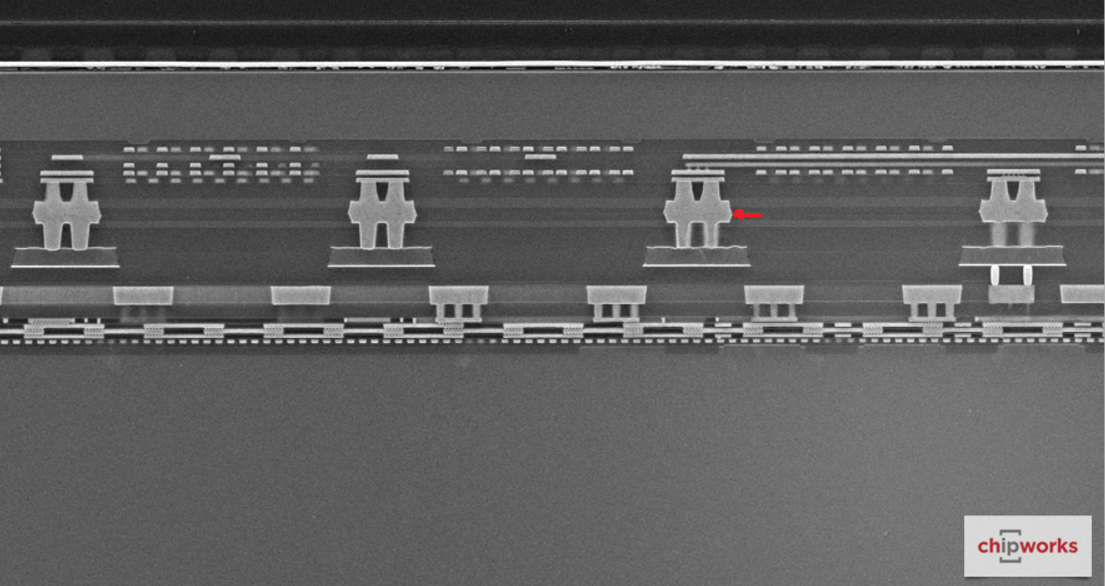

↑チップ周辺部の断面図 チップワークスblogより

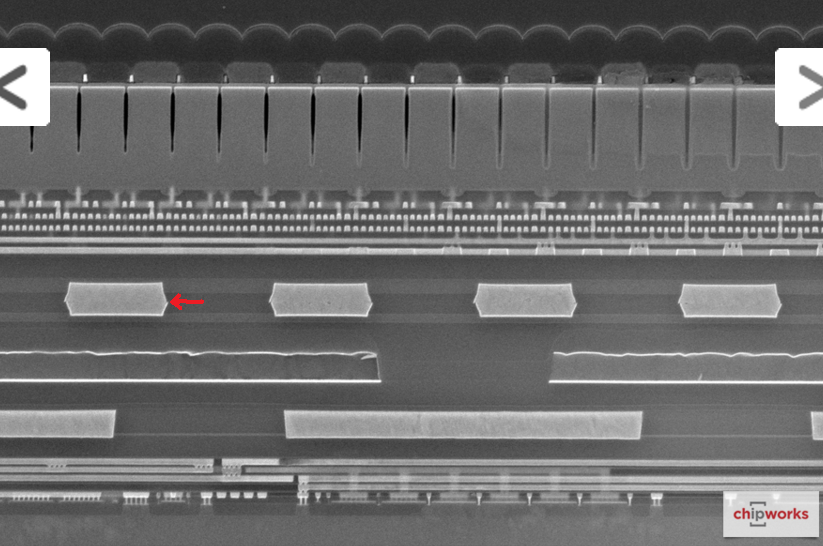

↑画素領域部のチップ断面図 チップワークスblogより

 このIMX260はソニーお得意の(?)積層型センサな訳ですが、
 みなさん、冒頭の上面顕微鏡写真に今までのソニーの積層型センサと異なる部分があったことにお気づきでしょうか?

 今までのソニーの積層型センサは(恐らくSamsungもOmniVisionも)、TSV(Through Silicon Via)と呼ばれる技術によって、上部のセンサ基板を貫く穴が開けられてそこに金属が埋め込まれることにより下部のISP基板と電気的導通が(必要な箇所で)図られていました。

今回のIMX260の上の写真の断面での上下基板の接合部(私が追記した赤←部ですが)には、どちらかの基板に穴が開いたりしていません。
そうなんです。上下基板のCu(銅)配線が直接くっついているのです!
 これは量産レベルにおいては恐らく世界で初めて採用された製品になるのではないでしょうか。

これはチップワークスblogにも驚きのコメントが載っており、
以前幣blogでも、ソニーがZiptronixという会社から、DBI(Direct Bond Interconnects)という技術のライセンスを受けたということを紹介しましたが、そのDBI技術を用いたものだろうという風に書かれています。

私個人的にも、TSVによるロジックICやメモリ同士のウェハ積層がほとんど普及していない最中、(まだ特定の会社だけとは言え)イメージセンサ使用プロセスでは更に先を行くウェハ積層においてCu-Cuの直接接合技術(?)が用いられるというのは、凄いことだなと思います。

 まあGalaxyS7で写真を撮るエンドユーザーにとっては「だから?」という話で、
特にこの技術が用いられたからと言って、撮れる写真が綺麗になったりする訳では無いのですがf(^^;)

メーカーとしては、TSVというプロセスは高価というかお金が掛かるプロセス工程らしいので、それをなるべく省きたいという思惑からこの様なウェハ積層の方向に向かっているのだと思います。
それに素人的に考えても、ウェハ同士を電気的接点を持って接合させたかったらこういう接続の仕方をするのが自然で、
TSVの様にtop側基板を丸々貫通させる穴を開けてそこにメタルを埋め込むというのは、何か無理があるというか”スマートじゃないな”と感じます(^^;)


 話が前後しますが、写真のCu-Cuボンディングの諸元(?)について
◆Viaサイズ(←ここでは穴の大きさでは無く6角形の接続している部分):3um
◆Viaピッチ:14um @チップ周辺部 (上の写真)
       6um @画素領域部 (下の写真)
◆センサ(Top基板)プロセス:5Metal (Cu)
 ISP(Bottom基板)プロセス:7Metal (6Cu + 1Al)

一抹不思議なのは、下の画素部の断面の写真の方のボンディング。
何も上下のウェハ間で(電気的に意味のありそうな)接続がされていません。
ただ、上下の銅の部分がくっついているだけです。
これはあれでしょうか。
恐らく上下のウェハをくっつける前に、接続面をCMPと言って機械的に研磨して平坦にする工程が入ると思うのですが、
その平坦性を出すのに、ある程度銅と層間絶縁膜部分の面積の割合が周辺部と揃っていないと、研磨時の削れ方が均等にいかずに結果平坦に出来ないという様な問題を防ぐための(電気的には何の意味も無い)ダミーでしょうか。


 しかし最後にもう一つ別件で気になること。
実はNHK技研もかなり似た思想の研究を続けていて、
それは接続したいCu配線の上に一度金電極を蒸着してから表面を活性化させて貼り合わせるというもの
金電極をわざわざ蒸着させる理由は、銅配線がむき出しだと自然酸化膜がつくことになるので、それを一度除去するプロセス工程が必要になるから・・・という説明員の方の回答だったと記憶しています。
 上記技術、以前も書きました
が、今回ソニーが金電極を用いなくてもCu配線のままで直接ウェハを積層(接続)する技術を量産レベルで確立してしまいましたので、
NHKの方の金を蒸着するプロセスの方は工程数が相対的に多そうですし(金を使って材料費も掛かりそうですし)、恐らく日の目を見る技術では無くなってしまったのかなと・・・
(↑あくまでプロセス技術だけの話です。NHKのウェハを何枚も貼り合わせて、画素内にADまで積んでしまおう という思想は応援し続けたいと思います^^;)
