Canon "Dual Pixel CMOS AF"(新方式像面位相差AF)搭載 撮像素子

 キヤノンが一眼レフカメラ”EOS 70D”を発表
目玉は彼らが”DualPixelCMOS AF”(デュアルピクセルCMOS AF)と呼ぶ機能を搭載した撮像素子とその能力(≒速度)。
その能力に関しては、キヤノンの公式サイトにいくつかの動画がupされています・・・
が、「公式のものは信じれない!」という方には、このサイトの下の方で2種類のレンズ×ワンショットAForサーボAFの組み合わせの計4種の動画がupされているようですのでどうぞ。
 このAF速度に対する世間の反応は、「凄い!」から「普通じゃね?」まで様々なよう。しかし「キヤノンの今までのAF(←ハイブリッドCMOS AF)よりは速い」というのがどうやらどこでも共通見解(^^;)


 さて、そんな話題のAFの能力(速さや精度)も、カメラが発売されてからしばらくすれば評価は定まってくるでしょうから時間が解決。
imagerマニアとして興味があるのはやっぱりその原理と構造(^^)。
しかし今回のAF原理は、どうやら基本今までの光学ファインダー用AF(?)と同様なよう。
と言っても、私自身はさほど”従来のAF”のことを知らないのですが、概念と概略の構造は冒頭二つ目のリンクやこちらのページの動画である程度わかります。

 ですので、今回はそんな新しいキヤノンのデュアルピクセルCMOS AFの二つのフォトダイオードの隔て方について(公式発表を読んで)興味が湧いたので特許を調べてみました。

 キヤノンの今までの(=EOS kissX6i)の像面位相差AFの配置はこちら

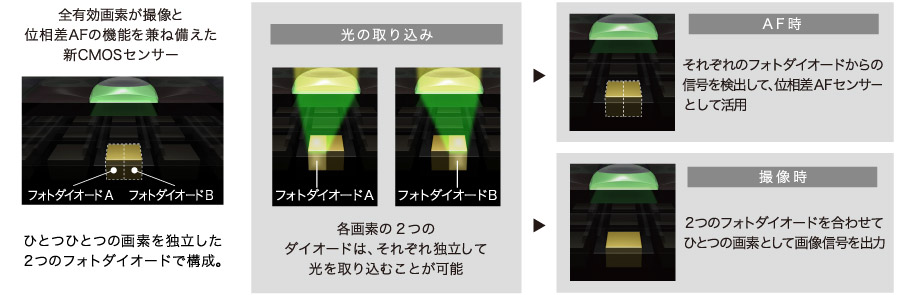

↑キヤノンサイトにある”Dual Pixel CMOS AF”の概念の構造模式図(?)

 改めて今回キヤノンの"Dual Pixel CMOS AF"について、公式発表からわかることの概略をまとめると

①2020万画素撮像素子
②コントラストAFと異なり通常の位相差AFと原理は同じため、合焦方向を迷うことが無い
③以前までのキヤノンの像面位相差AFの様少ない位相差用画素が点在している訳では無く、画素全てが位相差用のAFも兼ねている ≒ 全ての画素が二つの独立したフォトダイオードから成り、別々に光を溜め込み&読み出すことが可能
④キヤノン曰く「STMレンズ装着時に従来の像面位相差AFよりも約30%の高速化を達成」
⑤ほぼ全てのEFレンズでの精度を保証するため、今回の像面位相差AF使用可能なのは撮像エリアの(中心から)80%の領域に限る ←まあそれでも十分広い領域だと思いますが
⑥キヤノン曰く「撮影画像への悪影響(≒点傷)は全く無い」


 ①、②はまあともかく、今回絶対的にオリジナリティーを感じるのは③です。
全有効画素が撮像と位相差AFの機能を兼ね備えている・・・
 実際のAF速度や精度が仮にプアであったとしても、imagerマニアにとっては垂涎のネタ(笑)。
簡単に言うと、上の写真の図の通り、一つの画素の集光用のオンチップマイクロレンズに対して、フォトダイオードが左右2分割されており、撮像時には最終的には合算で、AF時には独立に読まれるというもの。

 で、⑥の「撮影画像への悪影響は全く無い」という点。
これは本当に悪影響が無いのか?(例えば通常に作った画素に対して感度低下はしないのか?とか)という点に関しては疑問が残ります。
が、今までのキヤノンや他社含めた撮像面位相差AFの場合の”位相差AF専用画素が散りばめられており、それを傷画素として扱い補正する(または傷画素扱いにはしなかったとしても、何等かの感度補正のようなものを事後で加える)”方式に対して、”どの画素も均質(同じ構造)で、常に同じ場所に傷画素を作りこむことが無い”という点で、確かに悪影響は無いと言っても良いのかもしれません。

 ただ気になったのは、冒頭の発表会の際にキヤノンの真栄田さんという方が、上記「撮影画像へのマイナスの影響は全く無い」と言い切った根拠となっている以下前文
「デュアルピクセルCMOS AFは、模式図を見ると1つの画素を物理的に分割しているように見えるが、実際には左右のフォトダイオード間に溝や壁があるわけではない。」

 「いやいやじゃあ一体どうやって二つのフォトダイオードにしてるのよ?」
探してみました、特許。

(余談ですが、今回それらしいのを探すのは本当に大変でした。”(撮)像面位相差”←この単語でひっかかるキヤノンの特許はほぼ皆無。まさかと思って”Dual Pixel CMOS AF”で引っ掛けてみましたがこれも0。←やっぱこれは登録商標みたいなもんで、純粋な技術の名前じゃないですよね(^^;)。その後、位相差AF&撮像素子、位相差&光電変換素子・・・等やってみましたが、今度は大量に出てきて、その多くは従来の位相差AF専用素子を念頭に置いたものや、純粋に素子自体のことではなく、素子から出力されてくる信号の処理方法やアルゴリズムに関する件、また、キヤノンの従来のハイブリッドCMOS AFの件がひっかかってきて・・・
 最終的には、年代の新しいものから第一図面だけざっと目を通しながら1件見つけ、しかし、その特許は既に原理的なものではなさそうだったので、その特許の従来例に引かれていた特許にたどり着き・・・それが以下)

特開2001-250931

意外と古い” が私の第一感。
クレームの趣旨は
 【請求項1】N個の隣接した画素を一つの集合とし、同一集合にある画素の間の分離領域を遮光することなく、異なる集合の間は遮光する
 【請求項2】同一集合の画素の上にあるマイクロレンズは一つ
 【請求項4】同一集合にある画素間の分離領域には、素子が配置されていない
 【請求項5】同一集合にある画素の信号を、それぞれ独立に読み出す手段及び全て加算して読み出す手段を有する
本当にこの特許の通り今回のキヤノンの撮像素子が作られているか?、年代も古いしで不安ではありますが、請求項1のNをN=2とすれば、(公式発表の上図断面模式図が本当であれば、)今回の素子に全て該当しそうです。
 まあ正解はまたカメラが発売されればchipworksが解答を出してくれるでしょう。ただし、お金を出さずに見れる範囲で”物理的な壁や溝の有無がわかる”ような結果を開示してくれるかはわかりませんが(^^;)

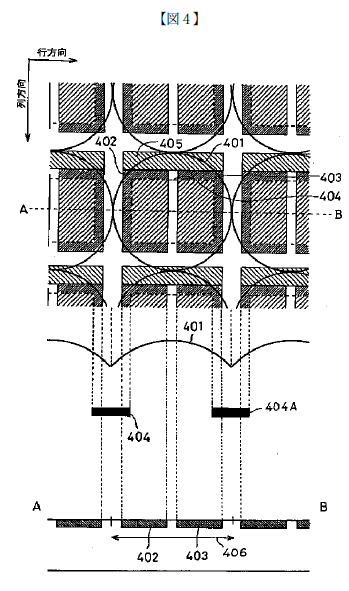

←N=2の実施例。404が遮光膜。401のマイクロレンズ一つに対して402と403が”同じ集合に属する画素”。
405が、この画素信号の読み出し等に必要な”素子”の配置領域。請求項4で”同一集合の画素間の分離領域には素子が配置されない”ので、それ以外の場所に配置されているという主張。

 「まあまあ確かにフォトダイオード間に物理的な”遮光”は無いみたいだな。これで微細画素が二つただ並んだだけじゃないことはわかった。でもフォトダイオード間に素子分離はあるみたいじゃないか?壁や溝はあるんじゃ?」

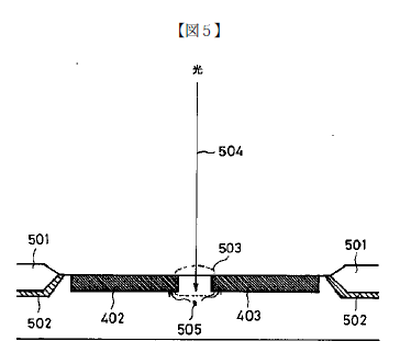

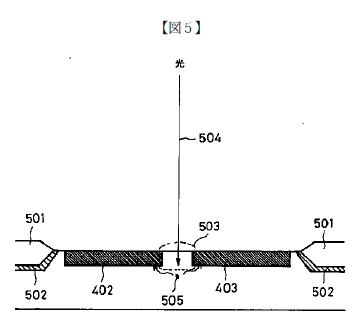

←クレームでは明示されていなかったようだが、同一集合内の画素断面図。
実施例では、同一集合内でない画素間の分離はLOCOS(この場合501)。同一集合内の画素間の分離505は、フォトダイオード402及び403と反対導電型の不純物によるPN接合によって分離されるとなっている。
そしてこの実施例の上記説明の後に”感度低下に関する疑問”に対する答えが・・・
「素子間503に入った光によって励起された電荷のほとんどは、基板内の拡散によって受光部402、もしくは403に捉えられる。」
 つまり、LOCOS等の素子分離で画素間を仕切ってしまうと、そこに当たった光はロスして感度低下を起こしてしまうが、このようにPN接合分離にすれば感度低下のロスはほとんど無いというのです。
また、その少し後に
「一旦、どちらかの受光部に入った電荷は、素子間領域503で形成されるポテンシャル障壁に阻まれ、他方の受光部に入ることができない。このようにして、電気的な分離が実現されている。」
 これは今回の位相差AFの肝”左右のフォトダイオードが独立して電荷を貯めることが可能”ということを説明しているに等しいと思われます。つまり、AF画素として、一旦左右どちらかに取り込まれた電荷がその後自由にフォトダイオード間を行き来できてしまったとしたら、それはフォトダイオードが二つに分かれている意味が全く無いということであり、撮像素子としては機能してもAF用画素としては機能出来なくなってしまうからです。

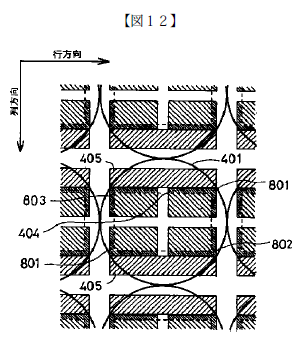

55716e99.png←特許明細書の最後の方に、N=4の場合の例が載せられていました。
デジカメwatchの70D発表会の記事では「今回のデュアルピクセルCMOS AFは位相差AFセンサーのピクセルが左右に並んでいるため、“縦線検出”は可能だが“横線検出”はできない。

となっています。
が、この例示通り仮に作れたら、上記で言う”横線検出”も可能になると言う事です。
まあ今回は読み出し回路規模の増大とか、恐らくそういったデメリットで採用しなかったのでしょうが、もし市場の強い要請があったならば、何年か後にこの4分割画素がでてくるかもしれませんね。
