Aptina(アプティナ) Clarty+テクノロジー ~カラーフィルタ配列RC/CBでSN1.4倍・・・らしい

 最近は、スマホやタブレット向けのカメラモジュール搭載の撮像素子として、1.1um□前後の画素ピッチのものが多く提案されてきているようです。
例えば
 OmniVision 13Mpix 1.12um□
 東芝 8Mpix 1.12um□
 Samsung 13Mpix 1.12um□
 aptina 13Mpix 1.1um□

 全く余談ですが、上記を見ていると、今後のスマホ、タブレット搭載センサの画素ピッチトレンドは1.4um□⇒1.12um□となりそうですね。
個人的には”もうそろそろいいんじゃないの?”と思わないでも無いのですが、メーカー各社の、ひいいては人類の(?)開発本能を留める術は無い(^^;)ようで、今後もセンサ画素微細化は進展しそうです。

 そんな中、画素微細化の進展の伴う感度、SNの低下を抑えようと、aptina(アプティナ)が提案したのが、今回ご紹介の”Clarty+ technology”です。

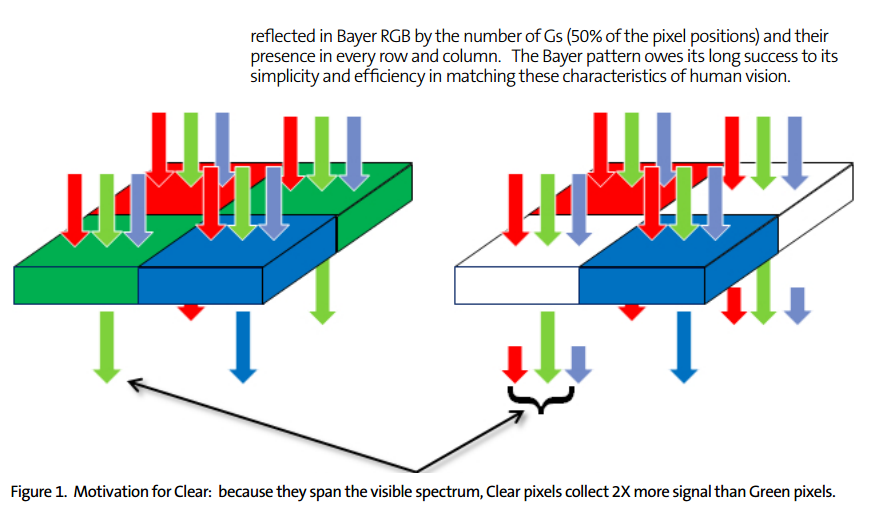

←上記aptinaの資料から概要写真を抜粋


写真を見ると、何のことは無い、W(ホワイト)画素をG画素の代わりに置き換えて、W画素からRとBの出力も拾おうという思想の技術の様です。
今までも、各社カラーフィルタのベイヤ配列の内一つのG画素をW画素に代えるということは行っているところもあったと思うのですが、aptinaのこの技術は何とも豪快に割り切ってG画素を全くなくしてしまっています。

 ””はぁ?これで色再現可能なの?”

 これが私の第一感なのですが、簡単に言えばこの技術は”W画素の出力から周囲のRB画素の輝度分の信号を差分したものがG信号”としているのでしょうか。
しかし、それだと分光でRとBとそれぞれGが被っている分だけ通常のG画素出力値から信号強度が減ってしまいそうです。
 なんだか昔の補色フィルタの時代に逆戻りしてしまったようで、やはり色再現性に疑問を感じますが、まあ私の感想などどうでも良いので、以下、aptinaの発表資料からaptinaの主張を掻い摘んで抜粋してみました。

 Clarty+技術を用いると・・・
・どんな画素ピッチでも感度(Sensitivity)は倍
・低照度時のSNは3dBアップ(≒1.4倍増し)
・色再現性(spatial color artifact)は、ベイヤ配列と同等
・解像度(sharpness)もベイヤ配列と同等
・高輝度時のSNはわずかに劣る(←が、この時は35dB以上あるから問題無い)

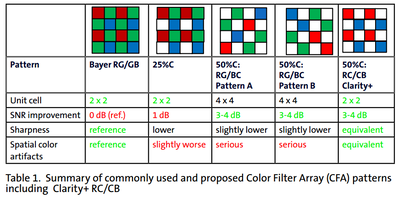

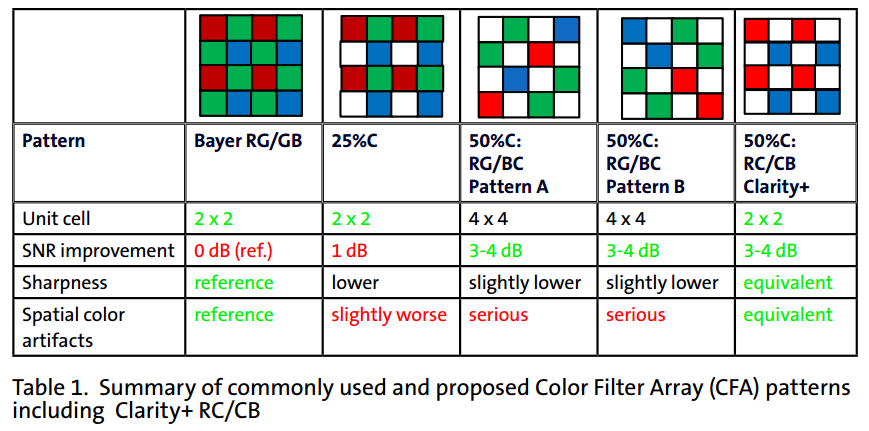

上記をまとめたのが以下の表の様です。

 真ん中の三つの配列は、引き立て役として出されているだけみたいですので、比較すべきはリファレンスとしての一番左のベイヤ配列と、一番右の"50%RC/CB Clarity+"だけで良さそうです。

 今回のaptinaの発表資料をざっと読む限り、ハードウェア的な変更は、単にベイヤ配列のG画素をW画素(ここでは恐らくW画素を”clear”ということでC画素という扱いの様)に置き換えただけの様です。
どちらかというと、今回のポイントはセンサ信号からのノイズリダクションと色再現の処理アルゴリズムにある様です。

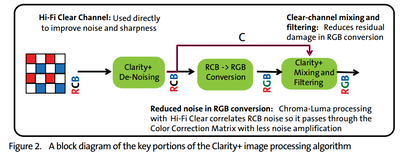

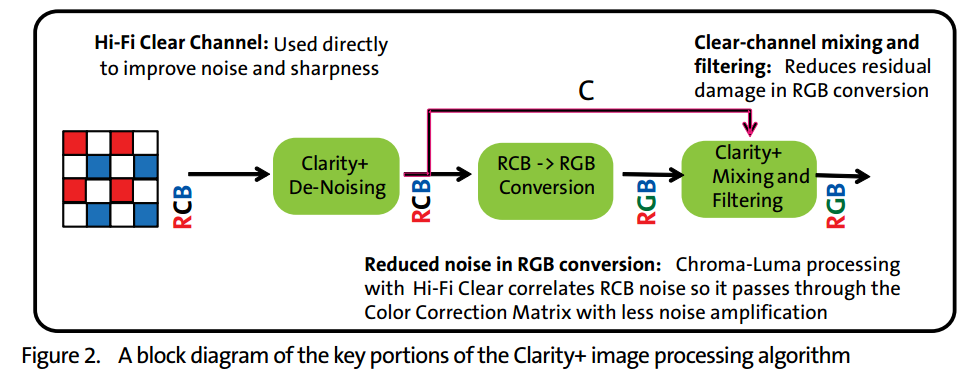

上記がそのアルゴリズムを説明した図の様ですが、正直これだけでは一体何をやっているのか私には理解できませんでした(--;)
まあまた、それがポイントになるであろうからあまりオープンには出来ないという理由もあるのかもしれません。
 私個人は正直センサハードウェアには興味があるのですが、その後の画像処理の方は門外漢ですので、もし興味おありの方は、以下特許を読まれてみると良いかもしれません。
恐らく、上記の画像処理の特許だと思います。


 で、論より証拠、aptina自身がアピールするその効能が、以下の写真達。

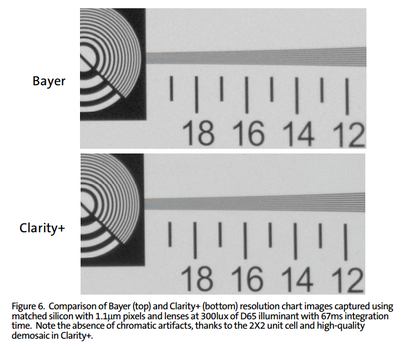

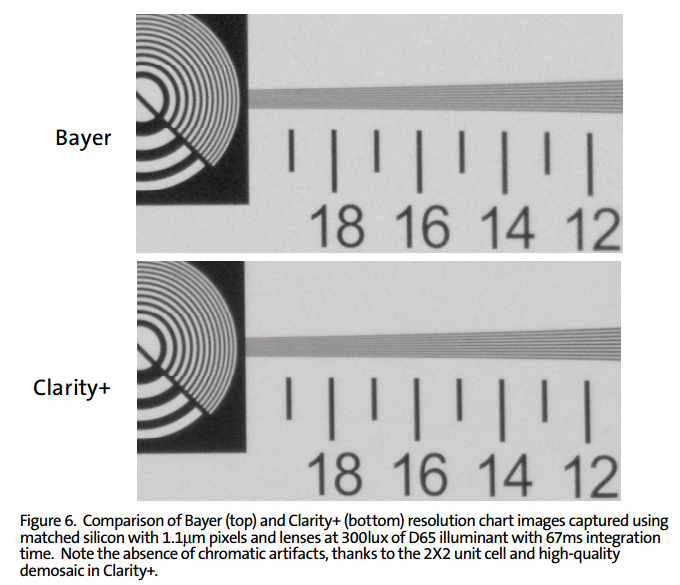

 ←シャープネス比較
上段:ベイヤ配列カラーフィルタ
下段:Clarity+
 ほら、劣っていないでしょ。

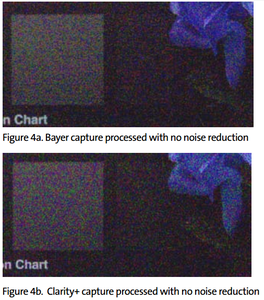

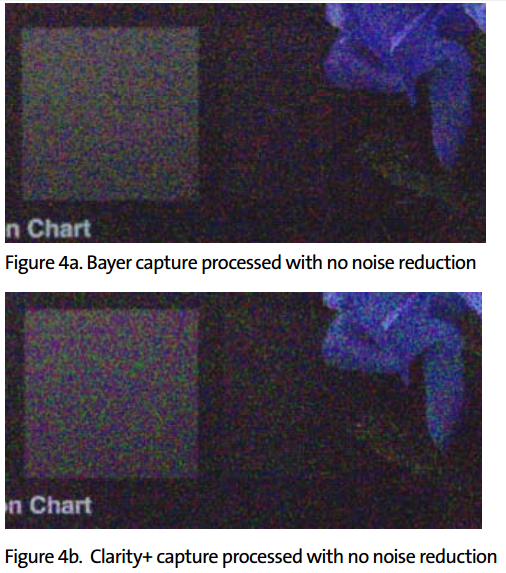

 ←ノイズリダクション処理前のノイズ感比較
上段:ベイヤ配列カラーフィルタ
下段:Clarity+
 ノイズ処理前は負けているけれど・・・

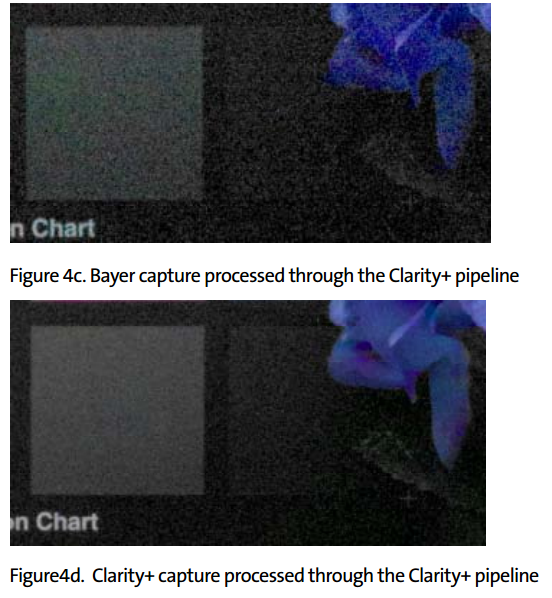

 ←Clarity+用のノイズリダクション処理を通った後の画像比較
上段:ベイヤ配列カラーフィルタ
下段:Clarity+
 専用処理を通せば、ほらClarity+の方が綺麗でしょ。

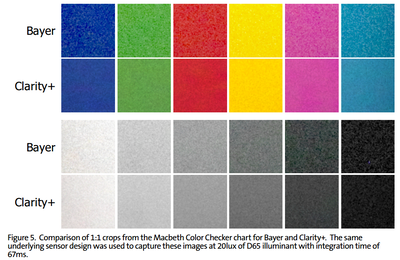

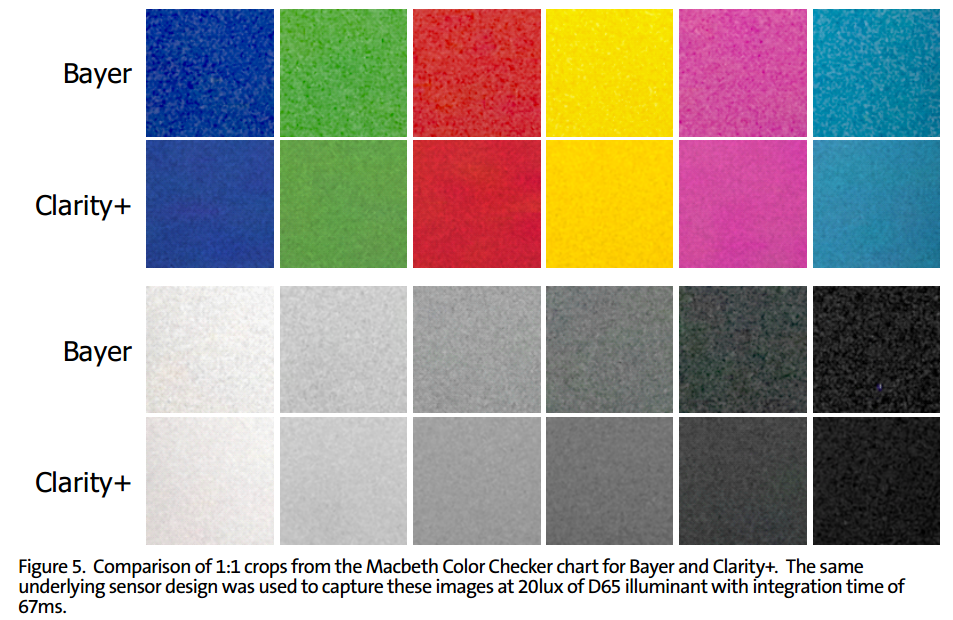

 ←色再現とノイズ感比較
 ほら、色再現は同等で、ノイズ感(SN)はやっぱりClarity+の方が良いでしょ。


 これら一連のアピールを見る限りだと、確かに色再現性は同等な様です。
ノイズも最終的にはClarity+技術の方が小さくなっているように見えるのですが、個人的に嫌なのは、ノイズリダクション処理を行わない場合は通常ベイヤ配列の方がノイズ感は良いというところです。
実際には違うのだと思うのですが、どうもソフト的に単にノイズを掻き消す技術の様に聞こえてしまうのです。

 ハード技術だけでは無く、こういう研究開発も必要だとは頭では理解出来てはいるものの、どうもこの手の話は小手先のごまかしの様に思えて前向きになれないimagerマニアなのでした(^^;)
